参数
型号：AWG70001A、AWG70002A
采样率：1.5kS/s - 50GS/s
分辨率：8位、9位、10 位
输出频率：20GHz
模拟通道：1-2
模拟带宽：高达14GHz
记录长度：2GS-16GS（可选）
电源消耗：500W
电源电压：100至240VAC，50/60Hz
工作温度：0ºC ~ +50ºC (+32ºF ~ +122ºF)
外部尺寸：153.6x460.5x603mm
重量：17.49kg
简介

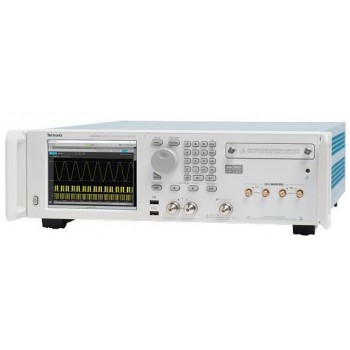

AWG70000 系列任意波形发生器代表 进的采样率、信号保真度和波形内存，非常适合复杂组件、系统和试验的设计、测试和操作。AWG70000系列具有高达50 GS/s和10位垂直分辨率，提供 的信号激励解决方案，可方便地生成理想、失真和“真实”信号。
性能指标
高达50GS/s的采样率
-80dBc无杂散动态范围
10位垂直分辨率
16G样点波形内存
特点
完整的单机宽带RF信号发生解决方案
直接生成载波高达20GHz的宽带信号，不需要外部RF转换
仿真实际环境对高速数字数据流的模拟影响
建立信号损伤模型，支持高达12.5GBps的速度
生成高精度RF信号
无杂散动态范围性能好于-80dBc
为光传输创建高速基带信号，支持垂直分辨率，处理高阶复杂调制
10位垂直分辨率，50GS/s 采样率
创建长波形场景，而无需构建复杂的序列
高达16G 样点的波形内存，在 50GS/s 时播放320ms的数据
多机同步（手动或使用 AWG 同步集线器），实现多通道高速 AWG 系统
全面运行，无需外部PC内置显示器和按钮，可以直接从AWG前面板迅速选择、编辑和播放波形
通过播放捕获的信号，仿真真实 环境
可以在AWG上播放、编辑或再采样使用示波器或实时频谱分析仪捕获的波形
从仿真平滑转向真实 测试环境
从 三方工具导入的波形矢量，如 MATLAB
应用
通信和国防电子宽带射频/微波信号
输出高达20GHz的宽带射频信号
高速芯片和通信器件验证和 致性测试
使用各种信号损伤，简便地进行接收机压力测试
相干光学研究
使用高阶复杂调制生成高波特率基带信号
*电子、物理和化学研究&
高速度、低抖动信号源，生成以独特方式指定的模拟信号、快速脉冲、数据流和时钟
