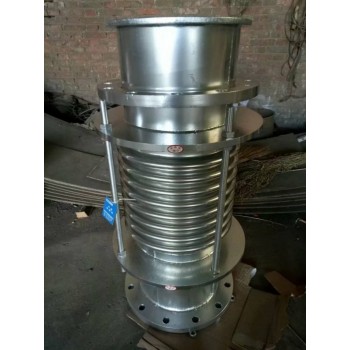

通用型波纹补偿器(膨胀节、伸缩节）主要用于补偿管道的轴向位移及少量补偿管道的横向位移，减震吸噪，具有管系设计简单，易安装，造价低等优点。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免发生固定支架坍塌现象。 通用型补偿可单独用做轴向补偿或横向补偿,但不宜单独用作角向补偿.
二、 适用工况
本公司生产内压式膨胀节DN32-DN2000
工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：18mm-400mm
三、 结构及材料
1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.导流筒：碳钢、不锈钢304、316L、321等
4.拉杆螺栓、螺母：碳钢
四、内压波纹补偿器（膨胀节）对支座作用力的计算：
膨胀节的内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度 θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：内压波纹补偿器（膨胀节）中点至支座的距离m
