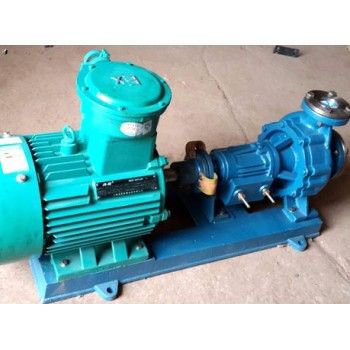

RY水冷式导热油泵,RY水冷式热油泵

产品/服务:
品 牌: 北弘泵业
有效期至: 长期有效
最后更新: 2023-09-11 21:46
单价:
面议
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 邮件:125854791@qq.com
  • 电话:0317-8285333
  • 手机:13931762407
  • 地址:河北省泊头市开发区
  •
  • 收藏本公司 人气:50
    • 详细说明
    • 规格参数
    • 联系方式

       RY水冷式导热油泵在原有风冷式热油泵的基础上对轴承套进行工艺改造,使得原有导热油泵轴承体采用双层夹套保温方式,可外接循环冷却水或其他冷却液从而降低导热油泵的轴承和密封的温度,有效的保护密封和轴承,可大大提高、延长导热油泵在 高温度下的轴承、密封的使用时间。

    RY水冷式导热油泵的结构:
    RY水冷式导热油泵是全国泵行业采用ISO国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

    RY系列水冷式导热油泵采取模块化设计,零部件标准化,互换性强,方便购置和储备备件,泵的过流部件参考国内外 进水力模型,进行优化设计,取得了较高的设计效率,在国内热油泵中具有 水平,深得用户好评,该系列产品 后被评为国家 新产品和国家 节能产品,且全系列通过ISO9001质量体系认证。

    RY水冷式导热油泵的结构特点:
    泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的 种结构形式。

    泵的旋转方向:
    泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

    RY水冷式导热油泵起动:
    1、准备必要的搬手与工具。
    2、检查轴承体油标油位是否正常。
    3、检查泵的旋转方向是否正确,严禁反转,转向错可使叶轮螺母松脱,使腐蚀介质进入轴颈产生腐蚀,导致泵无法正常工作,也可能使叶轮螺母甩出造成不幸事故。
    4、在泵安装位置低于液面(倒灌情况)时,泵在起动前,要打开进口管路上的闸阀,使液体充满泵内。如果安装位置高于液面(真空情况)时,泵在起动前要灌泵和排气,使泵内和吸入管路内充满液体,排净泵内空气。
    5、起动电机后,缓缓打开排出口闸阀,使泵工作正常后,再将阀门开至需要的程度。
    停止:
    1、关闭压力管路闸阀。
    2、停止电机。
    3、关闭吸入管路闸阀。
    运转:
    1、应经常检查泵和电机的温升情况。
    2、运转过程中,如发现不正常声音和其它故障时应立即停机运行。

    RY水冷式导热油泵参数表


    泵型号

    流量
    m3/h
    扬程
    m
    转速 n
    r/min
    功率 kw 效率η
    %

    电机(Y型)
    机座号
    轴功率

    配用功率
    15-15-100 3 10 2800 0.45 0.75 20 801
    15-15-100A 2 10 2800 0.36 0.55 18 AO2-7122
    15-15-100B 1 10 2800 0.2 0.37 15 AO2-7112
    20-20-100 1 10 2800 0.09 0.37 26 AO2-7112
    20-20-125 1.5 22 2800 0.22 0.75 30 801
    40-25-160 10 28 2900 1.72 2.2 45 90L
    25-25-160 3 27 2900 0.53 1.5 30 90S
    32-32-160 6 28 2900 0.85 1.5 50 90S
    50-32-160 12.5 30 2900 1.90 3.0 57 100L
    50-32-200 18 40 2900 3.92 5.5 50 132Sl
    50-32-200A 16 32 2900 3.35 4 42 112M
    50-32-250 12.5 80 2900 6.2 11 44 160Ml
    65-50-160 20 32 2900 3.17 5.5 55 132S1
    65-40-200 30 48 2900 6.3 7.5 62 132S2
    65-40-200A 25 35 2900 4.0 5.5 59 132S1
    65-40-250 25 80 2900 10.3 15 53 160M2
    65-40-250A 20 51 2900 5.67 7.5 49 132S2
    65-40-315 25 125 2900 18.9 30 45 200L1
    65-40-315A 22.5 100 2900 15.3 22 40 180M
    80-50-200 50 50 2900 9.7 15 70 160M2
    80-50-200A 45 40 2900 7.8 11 63 160M1
    80-50-200B 40 32 2900 6.37 7.5 55 132S2
    80-50-250 50 80 2900 17.1 22 58 180M
    80-50-250A 43 60 2900 12.8 15 55 160M2
    80-50-315 50 125 2900 30.4 45 56 225M
    80-50-315A 45 100 2900 23.6 30 52 200L1
    100-65-200 100 50 2900 18.4 22 74 180M
    100-65-200A 94 44 2900 16 22 70 180M
    100-65-200B 87 38 2900 13.8 15 65 160M2
    100-65-200C 80 32 2900 11.8 15 59 160M2
    100-65-250 100 80 2900 32.06 37 68 200L2
    100-65-250A 95 72 2900 29 37 64 200L2
    100-65-250B 90 65 2900 26.2 30 61 200L1
    100-65-250C 85 50 2900 20.3 30 57 200L1
    100-65-315 100 125 2900 50.06 75 68 280S
    100-65-315A 95 113 2900 45.23 55 64.63 250M
    100-65-315B 90 100 2900 40.5 55 60.50 250M
    100-65-315C 82 84 2900 34.76 45 54 225M
    125-100-200 200 50 2900 35.4 45 77 225M
    125-100-200A 178 40 2900 26.6 37 73 200L2
    125-100-250 200 70 2900 47 55 80 250M
    125-100-250A 190 63 2900 41.6 55 78 250M
    125-100-250B 180 57 2900 37.9 45 74 225M
    125-100-250C 170 51 2900 32.15 45 72 225M
    125-100-250D 150 70 2900 40 45 70 225M
    150-150-200 350 50 2900 60 75 80 280S
    150-150-200A 313 40 2900 45 55 76 250M
    200-150-400 350 50 1450 61.8 75 78 280S
    200-150-400A 330 45 1450 52.8 75 77 280S
    250-200-400 500 50 1480 86.2 110 79 315S
    250-200-500 500 80 1480 136 160 76.5 315M
    250-200-500A 400 50 1480 75 90 73 280M
