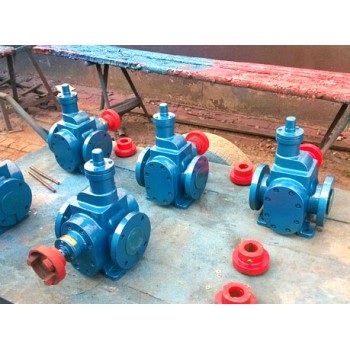

YCB圆弧齿轮泵结构：该泵由泵体、泵盖、密封、钢套、安全阀等组成，齿轮经热处理有较高的硬度和强度，与轴 同安装在可更换的轴套内运转，泵内全部零件的润滑均在泵工作时利用输出介质而自动达到，结构简单，经久耐用。
YCB圆弧齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体，以及用于液压传动系统。流量:0.6-60立方/小时,压力0.6-2.5MPA。设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。
YCB圆弧齿轮泵应用范围
在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在液压传动系统中可用作提供液压动力的液压泵；
在 切工业领域中，均可作润滑油泵用；
YCB型圆弧齿轮泵 次启动前的使用注意事项：
1、YCB型圆弧齿轮泵起动前，需检查泵体加热系统是否完善畅通。
2、起动前应清洗物料管线，以防铁锈杂质进入泵腔内。
3、用手盘动联轴节，检查轴是否轻松旋转，如果盘动很重，需检查有关安装尺寸是否正确。
4、正常开车前，保证泵进出口阀门全开，压力表与流量表都可以正常工作。
5、点动电机查看泵的旋转方向不否正确。
6、正常使用前， 进行常压运转，有否泄漏现象。如有轻微泄漏，可以跑合 段时间，使端面贴合得更加均匀，至泄漏量逐渐减少到正常为止。
7、正常工况运转，升压升温可分别缓慢进行，并注意YCB型圆弧齿轮泵的温升和泄漏情况，如 切正常，说明即可投入生产使用了。
YCB型圆弧齿轮泵根据输送的介质及客户的要求,选择材质有：铸铁/铸钢/不锈钢等。
YCB圆弧齿轮泵技术参数
| 型号 | 流量 | 排出压力 MPa |
吸出高空 高度MH |
效率% | 电动机 | |||
| m3/h | L/min | 转速 | 功率 | 机座号 | ||||
| YCB0.6/0.6 YCB0.6/2.5 |
0.6 | 10 | 0.6 2.5 |
5 | 32 50 |
910 910 |
0.75 1.1 |
Y90S-6 Y90L-6 |
| YCB1.0/0.6 YCB1.0/2.5 |
1.0 | 1.67 | 0.6 2.5 |
5 | 32 70 |
1390 1400 |
0.75 1.5 |
Y80L2-4 Y90L-4 |
| YCB1.6/0.6 YCB1.6/2.5 |
1.6 | 26.7 | 0.6 2.5 |
5 | 42 71 |
910 940 |
0.75 2.2 |
Y90S-6 Y112M-6 |
| YCB2.5/0.6 YCB2.5/2.5 |
2.5 | 42 | 0.6 2.5 |
5 | 42 71 |
1400 1440 |
1.1 4 |
Y90S-4 Y112M-4 |
| YCB3.3/0.6 YCB3.3/2.5 |
3.3 | 55 | 0.6 2.5 |
5 | 60 72 |
940 960 |
1.5 5.5 |
Y100L-6 Y132L-6 |
| YCB4/0.6 YCB4/2.5 |
4 | 66 | 0.6 2.5 |
5 | 60 72 |
940 960 |
1.5 5.5 |
Y100L-6 Y132L-6 |
| YCB5/0.6 YCB5/2.5 |
5 | 83.3 | 0.6 2.5 |
5 | 60 72 |
1420 1440 |
2.2 7.5 |
Y100L-4 Y132L-4 |
| YCB6/0.6 YCB6/2.5 |
6 | 100 | 0.6 2.5 |
5 | 60 72 |
1420 1440 |
2.2 7.5 |
Y100L-4 Y132L-4 |
| YCB8/0.6 YCB8/2.5 |
8 | 133 | 0.6 2.5 |
5 | 60 72 |
960 970 |
3 11 |
Y132S-6 Y160L-6 |
| YCB10/0.6 YCB10/2.5 |
10 | 167 | 0.6 2.5 |
5 | 60 72 |
960 970 |
4 11 |
Y132M-6 Y160L-6 |
| YCB12/0.6 YCB12/2.5 |
12 | 200 | 0.6 2.5 |
5 | 61 75 |
1440 1460 |
5.5 15 |
Y132S-4 Y160L-4 |
| YCB15/0.6 YCB15/2.5 |
15 | 250 | 0.6 2.5 |
5 | 61 75 |
1440 1470 |
5.5 15 |
Y132S-4 Y160L-4 |
| YCB20/0.6 YCB20/2.5 |
20 | 333 | 0.6 2.5 |
5 | 68 77 |
970 980 |
7.5 22 |
Y160M-6 Y200L2-6 |
| YCB25/0.6 YCB25/2.5 |
25 | 420 | 0.6 2.5 |
5 | 69 77 |
970 980 |
11 30 |
Y160L-6 Y225M-6 |
| YCB30/0.6 YCB30/2.5 |
30 | 500 | 0.6 2.5 |
5 | 70 78 |
970 980 |
11 37 |
Y160L-6 Y250M-6 |
| YCB40/0.6 YCB40/2.5 |
40 | 660 | 0.6 2.5 |
5 | 72 78 |
980 980 |
15 45 |
Y180L-6 Y280S-6 |
