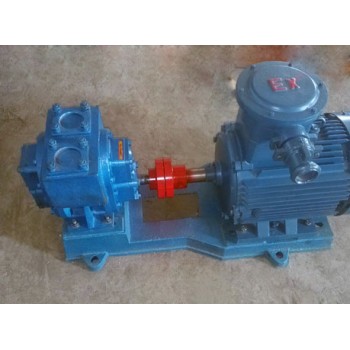

YHCB系列圆弧齿轮油泵主要适用于输送粘度在5-1500cst，温度不超过80℃，不含固体颗粒无腐蚀性的各种液体。如汽油、煤油、柴油及机械润滑油。是 种高效节能的特殊齿轮泵，具有流量大、压力高、体积小、噪声低、自吸性能好、安装方便等优点，更是油罐汽车改装行业和石油部门的理想优选泵种，本产品参照JB/T6434-92标准。
注：若做酒水泵，化工原料泵用，可根据用户要求及介质实际情况选用特殊材料生产。 YHCB系列圆弧齿轮油泵是 种新型系列的油泵。YHCB系列圆弧油泵采用了国际上被认为输送泵 进的 点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为 点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的噪声、振动、轴承负载增大等 系列现象。圆弧齿轮油泵噪音低，工作效率比较高，并具有良好的节能效果。
本系列齿轮油泵主要有轴、齿轮、轴承套、泵盖、泵体、轴端密封等组成。齿轮采用的是双圆弧正弦曲线齿形制造。它与渐开线齿轮相比 突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，没有漏液现象，它的噪音低、寿命长、效率高。
油泵轴端密封设计为两种形式， 种为机械密封， 种是填料密封，可根据具体使用情况和用户要求确定。
YHCB系列圆弧齿轮油泵的性能是非常好的，用户可放心使用。
YHCB车载圆弧齿轮油泵安装使用维护和保养：
,泵可安装在加油汽车及油库泵房内,汽车上的安装油路设计应符合GB9414-88中 4.18.1条中的规定功能,本说明书所示油路图仅供参考,若配 个四通阀,油路更为简便。
二,安装使用在加油车上时应注意事项： （1） 泵借助汽车变速箱的取力器,传动轴传动,泵尽量靠前安装,泵轴与传动轴尽量保持同轴,倾斜角不得大于70. （2） 泵应吊装在角钢焊制的吊架上,泵的高低可根据取力器输出轴的轴线确定,泵的左右位置应尽量靠近汽车纵梁, 以免泵与汽车传动轴发生干涉。并用螺栓固定在汽车纵梁上。 （3） 吸入管口通径应按泵的进出口直径配套,吸上垂直汽车纵梁,吸上垂直深度不大于7m,尽可能缩短管路。 （4） 运转中压力表不起过0.5MPa,真空表不超过-0.08 MPa。
三,泵运转前应验证传动轴旋向,法兰及接头的密封性,仔细检查各阀门开关是否正确,禁止在泵出口管路阀门未打开的情况下开动油泵,以免损坏部件和发生危险。
四,定期（半月）清洗过滤器,以免堵塞影响泵流量,经常检查调整安全阀的泄油压力。吸入管口直径不得不于出口管径。 五,泵转速应由低到高,缓慢加速,并保持相应转速。不得任意超速运转,也不能忽高忽低。
六,泵在运转中,应注意观察压力表和真空表的计数,如压力计数过大,表示扬程过高或泵出口管路堵塞而使其超载,如真空表大表示吸程过大或泵吸入管堵塞使泵发生汽蚀。
七,低温季节,泵不工作时,应将泵内储液由孔放出,以防冻裂箱体。
八,泵如长期使用,应做好防锈处理,妥善保管。
九,轴承每半年加注 次钙基脂（指大流量泵）。
十,管路应有管架,泵不允许承受管路的负荷,泵安装高度应保证不超过泵工作时允许吸上真空高度。
十 ,停车时 断开取力器手柄,再关闭泵的进出口阀门。
十二,泵内未允满介质,严禁启动。
十三,安装时应避免轴向敲打主动轴或联轴器,否则会造成齿轮与箱体摩擦而损坏齿轮。
YHCB圆弧齿轮油泵使用特别提醒：
1.泵内未充满介质，严禁启动取力器操纵手柄，否则烧坏齿轮。
2.气温低于摄氏度时，工作完成后，必须放干泵内存油，否则回结冰冻破泵箱体。
3.严防硬物进入泵体内破坏齿轮，当发现泵转不动时应找专人修理。
4.回上述原因造成损失由用户负责。
订货须知
、用户根据使用条件造型，订货必须注明性能参数，泵体液体名称、温度等条件。
二、用户需要提供配套件时，应注明名称、规格、独立计价。
三、本厂产品实行“三包”，严格履行合同义务，遵守“用户至上，信誉 ”原则。
在用户选用产品恰当和遵守安装、使用规则的条件下，保质期为 年，在保质期内，确因产品制造质量而发生损坏和不能下常工作时，免费为用户修理或更换。易损零件的正常磨损不在此范围。
YHCB圆弧齿轮油泵工作性能参数
| 泵型号 | 流量Q m3/h |
工作压力 P(MPa) |
转速 n(r/min) |
效率 n(%) |
必须气 蚀余量 （m） |
配用动办 | ||
| 汽车带动 | 电机 | |||||||
| 型号 | 功率KW | |||||||
| 50YHCB-15 | 15 | 0.6 | 960 | 70 | 5 | 汽车带动 | YB132S-6 | 3 |
| 50YHCB-20 | 20 | 0.2 | 1100 | 70 | 5 | 汽车带动 | YB132S-6 | 3 |
| 65YHCB-30B | 30 | 0.4 | 970 | 70 | 5 | 汽车带动 | YB132M2-6 | 5.5 |
| 65YHCB-35 | 35 | 0.6 | 1440 | 70 | 5 | 汽车带动 | YB132M-4 | 7.5 |
| 65YHCB-35A | 35 | 0.6 | 960 | 70 | 5 | 汽车带动 | YB160M-6 | 7.5 |
| 76YHCB-40 | 40 | 0.6 | 1440 | 70 | 5 | 汽车带动 | YB132M-4 | 7.5 |
| 76YHCB-40A | 40 | 0.6 | 970 | 70 | 5 | 汽车带动 | YB160M-6 | 7.5 |
| 76YHCB-40B | 40 | 0.4 | 970 | 70 | 5 | 汽车带动 | YB160M-6 | 7.5 |
| 76YHCB-50 | 50 | 0.6 | 970 | 70 | 5 | 汽车带动 | YB160L-6 | 11 |
| 80YHCB-60 | 60 | 0.6 | 970 | 70 | 5 | 汽车带动 | YB160L-6 | 11 |
| 80YHCB-60A | 60 | 0.6 | 970 | 70 | 5 | 汽车带动 | YB160L-6 | 11 |
| 80YHCB-60B | 60 | 0.4 | 970 | 70 | 5 | 汽车带动 | YB160L-6 | 11 |
| 80YHCB-80 | 80 | 0.6 | 970 | 70 | 5 | 汽车带动 | YB180L-6 | 15 |
| 100YHCB-100 | 100 | 0.4 | 970 | 70 | 5 | 汽车带动 | YB200L1-6 | 18.5 |
