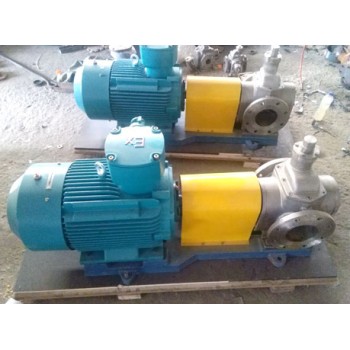

YCB不锈钢圆弧齿轮泵,不锈钢圆弧齿轮泵

产品/服务：
品牌：	北弘泵业
有效期至：	长期有效
最后更新：	2023-09-11 21:46

单价：

面议

立即询价

(发货期限：自买家付款之日起 3 天内发货)

邮件：125854791@qq.com
电话：0317-8285333
手机：13931762407
地址：河北省泊头市开发区

人气：82

详细说明
规格参数
联系方式

YCB圆弧齿轮泵在两啮合齿廓间为点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。

本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。

YCB不锈钢圆弧齿轮泵齿轮经热处理有较高的硬度和强度，与轴同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。

不锈钢圆弧齿轮泵的产品特点：
凡与介质（物料）接触部位均采用不锈钢制造（材质SUS304、AISI316、316L）完全符合卫生标准；适合输送低腐蚀或卫生条件要求高的介质；适用温度-30℃～200℃。

YCB不锈钢圆弧齿轮泵优势

1. 结构紧凑外形美观，稳定性好，便于安装。　　
2. 运行平稳高精度的齿轮轴在三体中运行。　　
3. 轴承选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。　　
4. 轴封选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。　　
5. 安装形式装配时不需调整，可根据现场使用条件。分立式或卧式安装。　　

不锈钢圆弧齿轮泵基础安装应注意以下几点问题：　　

（1）安装的基座表面必须平整、清洁并能承受相应的载荷。　
（2）在需要固定的地方要使用地脚螺栓。　
（3）对于卧式安装的泵，地脚螺栓必须有足够的强度。　　
（4）如果垂直安装，电机必须位于泵上方。　　

YCB不锈钢圆弧齿轮泵安装要点：
1、YCB不锈钢圆弧齿轮泵机组外轮廓面与墙和相邻机组间的间距应留些空间,方便以后的维护。
2、YCB不锈钢圆弧齿轮泵与电动机的联轴器中心对准。
3、YCB不锈钢圆弧齿轮泵底座平整。
4、设备紧固件牢固。

YCB不锈钢圆弧齿轮泵技术参数

型号	流量 Q	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	电动机
型号	m3/h	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	频率 Hz	功率KW	型号
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
	5.0	1420				50	2.2	Y100L1-4
	4.0	1150				60	1.5	Y100L-6
	6.0	1730				60	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
	6.0	1420				50	2.2	Y100L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y100L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
YCB20-0.6	24.0	1170	0.6	5.0	68	60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
YCB25-0.6	30.0	1170	0.6	5.5	69	60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
YCB30-0.6	36.0	1170	0.6	5.5	70	60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
YCB40-0.6	48.0	1180	0.6	5.5	72	60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
YCB50-0.6	60.0	1180	0.6	5.5	72	60	22	Y200L2-6
