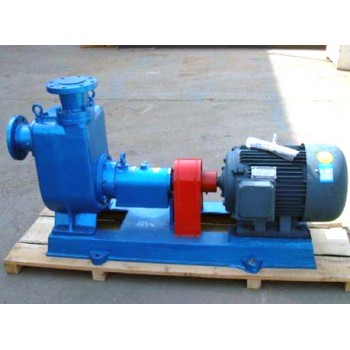

CYZ型自吸式船用离心泵产品概述:

CYZ型自吸式船用离心泵适用于各种船舶、军舰作为压载泵、舱底泵、冷却泵、排水泵、消防泵，亦可作为海水淡化装置及各种水柜装置配套给水泵，以及石油化工管道、冷热水循环系统及高层建筑生活用水的增压泵。是船上经常用到的船用泵。

CYZ型自吸式船用离心泵根据国内外有关技术资料经消化、吸收、改进后研制而成的新泵类产品，是种优良的船用装卸油泵。

CYZ型自吸式船用离心泵具有体积小、重量轻、自吸性能好；安装、使用方便等特点。

CYZ型自吸式船用离心泵的装配技术要求：

　　CYZ型自吸式船用离心泵的各个零部件在完成修理、更换，经检査无误，确认其符合技术要求之后，应进行整机装配。CYZ型自吸式船用离心泵的装配是项很重要的工作，是恢复CYZ型自吸式船用离心泵工作性能的重要步骤。装配质量的好坏，直接关系到CYZ型自吸式船用离心泵的性能和CYZ型自吸式船用离心泵的使用寿命。台CYZ型自吸式船用离心泵，即使它的零部件质量完全合格，如果装配质量达不到技术要求，同样不能正常工作，甚至会出现事故。CYZ型自吸式船用离心泵装配技术要求如下：

　　①装配合格的CYZ型自吸式船用离心泵，应盘转轻快，无机械摩擦现象；

　　②泵轴不应产生轴向窜动；

　　③CYZ型自吸式船用离心泵的半联轴器与电动机半联轴器，装配的同轴度偏差符合技术要求；

　　④添加的润滑油、润滑脂应适量，并且牌号符合使用说明书的要求；

　　⑤设备清洁，外表无尘灰、油垢；

　　⑥基础及底座清洁，表面及周围无积水、废液，环境整齐、清洁。

　　CYZ型自吸式船用离心泵的装配方法与步骤：

　　装配前的准备工作：

　　①仔细阅读泵的有关技术资料，如总图、零件图和使用说明书等；

　　②熟悉泵的组装质量标准；

　　③检査泵的零件是否齐全，质量是否合格；

　　④备齐所使用的工具、量具等；

　　⑤准备好泵所需的消耗性物品，如润滑油、石棉盘根等。

　　装配顺序：

　　各种型号的卧式CYZ型自吸式船用离心泵，由于其结构不同，装配顺序自然不会致。装配应按下列顺序进行：

　　①装配轴组，即把轴承装配在泵轴上；

　　②将轴组装入泵体；

　　③将泵壳安装在机座上；

　　④将泵盖套装在泵轴上，并安装叶轮；

　　⑤将泵盖安装在泵壳上，把泵体安装在机座上；

　　⑥装填料；

　　⑦联轴器找正。

CYZ自吸式离心泵技术参数表

序号	型号	流量		扬程 m	泵汽蚀余量 m	自吸性能 min/5m	转速 r/min	轴功率 kw	进出口径 mm	电机
序号	型号	m3/h	L/min	扬程 m	泵汽蚀余量 m	自吸性能 min/5m	转速 r/min	轴功率 kw	进出口径 mm	型号	功率kw
1	25CYZ-27	3	50	27	3	3	2900	0.6	25	YB801-2	0.75
2	40CYZ-20	6.3	105	20	3.5	2	2900	0.88	40×32	YB802-2	1.1
3	40CYZ-40 (50CYZ-40)	10	167	40	3.5	1.5	2900	2.8	50×40 (50)	YB112M-2	4
4	50CYZ-12	15	250	12	3.5	2.5	2900	1.1	50	YB90S-2	1.5
5	50CYZ-20	18	300	20	3.5	2	2900	1.8	50	YB90L-2	2.2
6	50CYZ-35	14	233	35	3.5	1.5	2900	2.7	50	YB112M-2	4
7	50CYZ-50	12.5	208	50	3.5	1.5	2900	4.3	50	YB132S1-2	5.5
8	50CYZ-60	15	250	60	3.5	1.5	2900	6.3	50	YB132S2-2	7.5
9	50CYZ-75	20	333	75	3.5	1.5	2900	9.9	50	YB160M1-2	11
10	65CYZ-15	30	500	15	4	2	2900	1.92	65	YB100L-2	3
11	65CYZ-30	25	416	30	4	2	2900	3.2	65	YB112M-2	4
12	80CYZ-13	35	583	13	4	3.5	2900	1.9	80	YB100L-2	3
13	80CYZ-17	43	716	17	4	2	2900	3.1	80	YB112M-2	4
14	80CYZ-25	50	833	25	4	1.5	2900	5.2	80	YB132S2-2	7.5
15	80CYZ-32	50	833	32	4	1.5	2900	6.8	80	YB132S2-2	7.5
16	80CYZ-55	60	1000	55	4	1.5	2900	15.0	80	YB160L-2	18.5
17	80CYZ-70	60	1000	70	4	1.2	2900	20.1	80	YB180M-2	22
18	100CYZ-40	100	1667	40	4	2	2900	18.3	100	YB180M-2	22
19	100CYZ-40A	100	1667	40	4	1.5	1470	18.5	100	YB180L-4	22
20	100CYZ-65	100	1667	65	4	2	2900	27.7	100	YB200L1-2	30
21	100CYZ-75	70	1167	75	4	2	2900	24.2	100	YB200L1-2	30
22	150CYZ-55	160	2667	55	5	2	2900	38.1	150	YB225M-2	45
23	150CYZ-65	170	2833	65	5	1.3	1470	51.0	150	YB250M-4	55
24	200CYZ-63	280	4667	63	5	1.5	1480	75.1	200	YB280M-4	90
25	80CYZ-125	50	833	125	4	1.5	2900	41.3	80	YB250M-2	55
26	100CYZ-125	100	1667	125	4	1.5	2900	69.4	100	YB280S-2	75
27	150CYZ-125	150	2500	125	5	1.5	2900	93	150	YB315S-2	110
28	200CYZ-125	200	3333	125	5	1.5	2900	119.7	200	YB315M-2	132
29	250CYZ-50	400	6666	50	6	1.5	1480	77.2	250	YB280M-4	90
