、结构特点

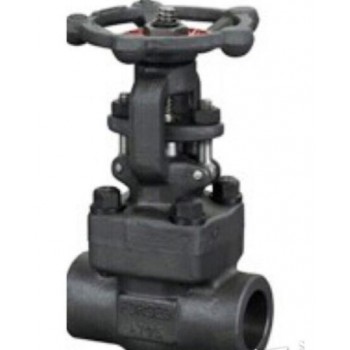

L61H对焊式节流阀由阀体、阀杆、阀瓣、支架等零件组成。本阀门的阀体采取锻造而成，阀座密封采用不锈钢或司太立硬质合金堆焊在阀体上；阀盖和支架锻为 体，和阀体用双头螺柱连接。中法兰密封采用金属垫片，拧紧中法兰螺栓的螺母，就可保证密封。阀杆密封采用柔性石墨编织填料，纵向纤维和横向纤维交替放置，用填料压盖压紧密封，拧紧压盖螺母就可密封密封。对于DN40、DN50较大口径阀门，在阀杆螺母的台肩上下各装有 推力轴承，在推力轴承的底部设有轴承垫，这样可使操作省力。并杆螺母与手轮采用平键连接，并用挡圈卡住，这样转动手轮就可开启或关闭阀门。构造较简单，便于制造和，成本低；调
节精度不高，不能作调节使用；密封面易冲蚀，不能作切断介质用。按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。
L61H对焊式节流阀节流阀的阀瓣有多种形状
1． 钩形阀瓣，常用于深冷装置中的膨胀阀。
2． 窗形阀瓣，适用于口径较大的节流阀。
3． 塞形阀瓣，适
介质在L61H对焊式节流阀阀瓣和阀座之间流速很大，使这些零件表面很快损坏 即所谓汽蚀现象。为了尽量减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140~180的流线型圆锥体，这不能使阀瓣能有较大的开启高度， 般不推荐在小缝隙下节流。流量调节范围大，流量 压差变化平滑；内泄漏量小，若有外泄漏油口，外泄漏量也要小；调节力矩小，动作灵敏。由于节流阀的流量不仅取决于节流口面积的大小，还与节流
口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定。
二、工作原理
L61H对焊式节流阀依靠阀杆处于关闭位置，此阀起截止节流作用，阀瓣靠阀杆手轮带动压紧在阀紧在阀座密封面上，防止介质流过阀体或介质反向流动时，
起到密封作用。当阀杆处于开启位置，阀瓣离开阀体密封面，介质通过阀体。节流阀结构简单，压力降小，动作可靠性高。对污染不敏感，通常工作压力范围为
0.3—0.63MPa。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力
之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。
三、PN6.4、10.0、16.0MPa主要尺寸与重量
|
尺 寸/mm |
|
||||||||||
|
L |
I |
D1 |
D2 |
H |
H1 |
D0 |
||||||
|
10 |
100 |
10 |
18.4 |
34 |
230 |
220 |
120 |
3 |
||||
|
15 |
110 |
10 |
22.5 |
34 |
230 |
220 |
120 |
3.5 |
||||
|
20 |
130 |
11 |
28.5 |
40 |
250 |
227 |
120 |
5.5 |
||||
|
25 |
140 |
12 |
34.5 |
48 |
275 |
236 |
140 |
7 |
||||
|
32 |
160 |
14 |
43 |
52 |
325 |
265 |
140 |
9 |
||||
|
40 |
180 |
14 |
49 |
62 |
360 |
300 |
160 |
12 |
||||
|
50 |
200 |
14 |
61.5 |
75 |
410 |
336 |
180 |
18 |
||||
