PSL直行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成。电机作为连接两隔离部分的中间部件，电机按控制要求输出转矩，通过多 正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。此杆螺纹能自锁，并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有 个防止转动的止转销，出轴的径向锁定装置可以作为位置指示器。锁定装置连有 个连杆，连杆随输出轴同步运行，通过与连杆连接的线路板将输出轴位移转换成电信号，提供给伺服放大器做为比较信号和阀位反馈输出，同时执行机构的行程也可由开关板上的两个主限位开关来限制，并由两个机械限位档块来调整限定位置。
概述：

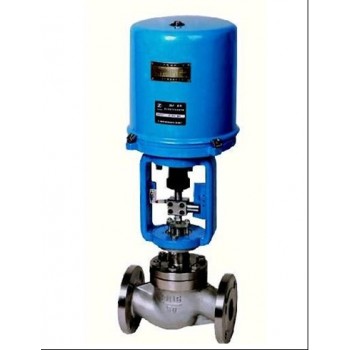

FNZDLP电子式直行程电动单座调节阀，配用德国PSL技术系列电动执行机构，无需另配伺服放大器，有输入4～20mA或1～5V控制信号及单相电源即可控制运转，实现对介质的压力、流量、温度、液位等参数的调节，具有体积小、重量轻、连线简单、泄漏量小、调节精度高等显著优点。但抗不平衡力较小，故阀前阀后的压力差不宜过高。它已广泛应用于电力、石油、化工、冶金、轻工、医药、环保等行业的工业自动化控制系统中。
技术参数：
|
阀体(芯)形式
|
单座双向铸造型 体形式阀（柱塞式）
|
|
|
公称通径
|
DN20～300mm
|
|
|
公称压力
|
PN1.6、 4.0 、6.4Mpa
|
|
|
连接形式
|
法兰式按 JB78-59 JB79.-59 G3/4; 接管形式:按G3/4管螺纹方式
|
|
|
阀 材 质
|
HT200 ZG270-500 、ZG1Gr18Ni9Ti 、 ZGOCr18Ni12Mo2Ti
|
|
|
上阀盖
|
常温型
|
-20～200℃
|
|
散热型
|
200～450℃
|
|
|
压盖形式
|
螺栓压紧式
|
|
|
填 料
|
V型聚四氟乙烯，柔性石墨，石棉纺织填料，含浸聚四氟乙烯填料
|
|
|
流量特性
|
等百分比特性，直线特性和快开特性
|
|
性能参数：
|
通径
DN
|
G3/4
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
|
流量
系数
|
0.08-0.8
|
1.5-5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
||||
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|||||||
|
公称
压力
|
1.6、4.0、6.4(MPa)
|
|||||||||||||||
|
行程
|
10(mm)
|
16(mm)
|
25(mm)
|
40(mm)
|
60(mm)
|
|||||||||||
