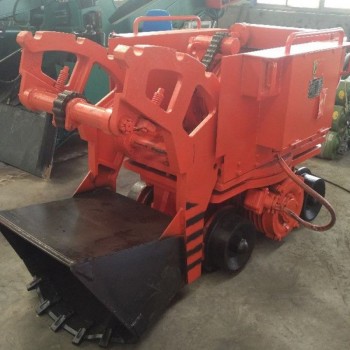

ZCY系列侧卸式装岩机是新 代履带行走的无轨装载设备，主要用于煤、半煤岩巷，也可用于小断面全岩巷煤、岩及其它物料的装载。具有插入力大、机动性好、全断面作业、安全性好、 机多用等特点。除完成装载作业外还可以充当支护时的工作平台，完成工作面短距离运输、卧底、清帮等，可以显著提高掘进速度，取得良好的综合经济效益。
ZCY系列侧卸式装岩机特点
1 作业安全，能显著减轻工人的体力劳动强度。装载功能强，履带行走插入力大，全断面装载，适用于各种断面的平、斜巷道施工。在较大断面巷道或巷道交叉点施工时，能充分发挥其高技术生产率的特点。
2 综合配套性能好、机动灵活、适应性强。可以很方便地与巷道中的其它设备如钻车、刮板输送机、带式输送机及矿车等配套。
3 机多用是煤矿用侧卸式装岩机优于其它类型装岩机的 主要的特点：
1) 可用铲斗举升重物，如支护用金属支架、碹胎。
(2) 铲斗举升后可以充当支护工作平台，便于顶板管理。
(3) 可在工作面短距离运送物料，如背板、沙石，搬运小型设备。
(4) 可为其它设备提供高压油源，如为液压锚杆钻机提供动力。
(5) 作业安全，可显著减少在危险区内的装载作业、搬运材料时间。
(6) 本机优异的卧底、清帮性能将能 次实现装载作业100%的机械化，使“无锹”工作面真正成为现实。
ZCY系列侧卸式装岩机技术参数
|
技术生产率 |
64～80m3/h |
|
块度100mm以内，堆高大于1.5m, 中硬岩石，卸载距离不大于6m |
|
|
技术铲斗容积 |
0.80m3 |
|
铲斗宽度（不含卸料口） |
1420mm |
|
大卸载高度 |
1700mm |
|
大卸载角度 |
55° |
|
大卧底深度 |
500mm |
|
大行走速度 |
0.9m/s |
|
爬坡能力 |
16° |
|
额定牵引力 |
40KN |
|
小离地间隙 |
180mm |
|
重心位置 |
Xg=710 Yg=625 |
|
履带行走部宽度 |
1370mm |
|
接地比压 |
0.10MPa |
|
液压系统 高工作压力 |
|
|
工作机构 |
16MPa |
|
行走马达 |
21Mpa |
|
外接油口工作压力 |
16Mpa |
|
油泵电机功率 |
55KW |
|
风扇电机功率 |
3KW |
|
电压等 |
380V/660V、660V/1140V |
|
外型尺寸(长×宽×高） |
|
|
5364mm（长）×1430mm（宽，不含铲斗）×2180mm（高，含司机棚） |
|
|
机重（含油重） |
9650Kg |
