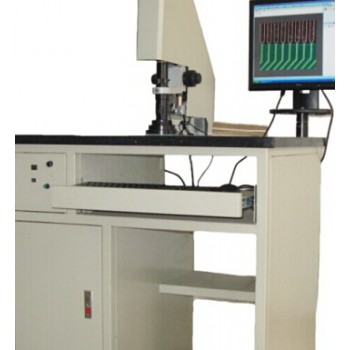

    线宽线距测量仪 线宽线距测试机 线宽线距测试仪                                                                                                                                                                                                                       BK-600高精度線寬線距自動量測儀

    系統介面 頁

    系統量測功能介面



    隨著多層高密度綫路板的發展客戶對電氣特性要求的不斷提高,如何控制綫寬以保證阻抗符合要求成爲各廠家必須面對的問題;

    傳統上,PCB板上的導線寬以及線距的量測,都需要靠熟練的操作員,使用50倍到100倍的工具顯微鏡來完成。操作員必須要很小心地計算這些細導線,以免發生錯誤,以及光綫對人眼的影響、毛邊的影響,導致目鏡量測時不同人員量測的結果很大的誤差,左右同時操作時間不能夠太長,不然眼睛很容易疲勞。同時由於邊界判斷的方式因人而異,很容易會發生不同操作者量測結果不同的問題。甚至由於疲勞度的因素,連同 個操作員在不同時間的量測結果都會有所不同,造成不可靠的結果.

    由上可知,儘管制程能力能達到要求,但由於人員量測誤差大的原因,無法保證産品綫寬在規格範圍內.



    線寬線距自動測量BK-600提供 佳産品品質

    BK-600係針對 PCB 廠阻抗線寬之製程控制、品保管制等需求,所量身訂做的採用CCD及高倍率放大鏡頭鏡組選用景深較高之搭配,以使手動對焦之調整機率降到 低,搭配有五段式變倍系統高對比、高解析的影像搭配電腦自動尋邊,可避免因人工選點而造成的誤差,提昇機台量測速度及重覆量測精度並且可以同時自動量測上幅、下幅之線寬、線距,解決了毛邊量測計算問題可清晰檢視的蝕刻邊,提供做為蝕刻製程的評估。測量速度快,生産效率高,本機配有 進工作電腦,且可自動尋邊,從而大大提升了測量速度不同於其他產品的限制,機台在量測時,並不需要旋轉到特定角度才能夠量測。機台的量測結果可以儲存成純文字格式的檔案,客戶很容易的可以透過各式各樣的分析軟體,如Excel,分析量測的結果。另外,機台還配有SPC管制功能,可以對制程管制有很大的幫助.簡單的機台及軟體操作介面,毋須長期教育訓練即可上線操作,以符合長時間操作人員的舒適性及操作方便性



    線寬線距自動量測儀可測量的對象:



    內層板外層板  綠漆板  盲孔  底片



    線寬線距自動量測儀系統介紹:

    灰階梯度變化演算法作自動尋邊與量測

    可排除光源變化或反光不勻所造成之誤差

    自動/人工量測切換

    鐳射系統快速找點方式,方便找點

    由影像截取設備輸入即時待量測影像並可儲存影像.

    不同時間不同操作人員可得到穩定之量測數據



    BK-600線寬線距自動量測儀系統功能:



    1.線寬線距上下幅自動尋邊量測

    2.線寬線距自動尋邊量測

    3.點與綫自動及人工尋垂直距離量測:

    4.點與綫自動及人工尋 短距離量測:

    5.圓直徑量測

    6.指定位置線寬量測

    7.指定座標線寬量測

    8. SPC管制

    9.量測統計資料

    10.匯出量測影像與結果至Microsoft Word

    11.匯出量測影像與結果至Microsoft Excel

    12..量測系統色彩可任意變更

    13.量測結果單位選擇與轉換



    .線寬線距上下幅自動尋邊測量功能

    自動測量線路上下幅,自動計算綫路區段平均距離, 大距離, 小距離及標準差值:



    二.線寬線距自動尋邊量測功能

    自動尋邊測量線寬線距,自動計算綫路區段平均距離, 大距離, 小距離及標準差值:



    三.點到線垂直距離量測功能

    點與綫自動及人工尋邊垂直距離量測:



    四.圓到線的間距量測功能

    點與綫自動及人工尋邊 短距離量測:



    五.圓直徑量測功能

    測量PAD或者孔的直徑:



    六.指定位置線寬量測功能

    任意指定兩條線之間的距離,自動計算綫路區段平均距離, 大距離, 小距離及標準差值:



    七.指定座標線寬量測功能

    任意指定兩條線的座標進行線寬測量,自動計算綫路區段平均距離, 大距離, 小距離及標準差值:



    八.SPC管制功能



    九.量測統計資料功能

    記錄量測專案。日期,時間,測量值



    十.系統Excel量測結果輸出功能

    匯出量測影像與結果至Microsoft Excel



    十 .系統Word量測結果輸出功能

    匯出量測影像與結果至Microsoft Word



    十二.量測系統色彩變更功能

    標綫顔色可以自由設定



    十三.量測結果單位選擇與轉換
