瑞士BELIMO详细说明

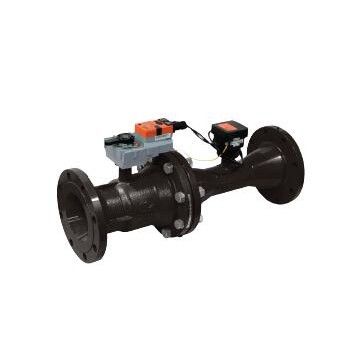

博力谋EPIV动态平衡阀 DN65...150技术参数
尺寸规格
介质冷、热水， 大浓度60%的乙二醇溶液
介质温度不带隔热垫圈: -5...+120°C
带隔热垫圈: -10...+120°C
额定压力1600kPa
流量特性等百分比
阀管连接PN16法兰连接，符合ISO 7005-2
压差 △Pmax 340kPa
关闭压力 △Ps 690kPa
泄漏率零泄漏，EN 12266-1(气密性)
旋转角度90°
安装位置垂直或水平安装(不得倒装)
维护免维护
阀体铸铁GG25
测量管段球墨铸铁GGG50+防护漆，EN-GJS-500-7U
阀球不锈钢
配流盘不锈钢
额定电压AC 24V 50/60Hz, DC 24V
额定电压范围AC 19.2...28.8V / DC 21.6...28.8V
功耗 -运行8.5W (-SR..); 9W (-GR..)
-保持5.75W (-SR..); 6W (-GR..)
变压器容量 11VA (-SR..); 12VA (-GR..)
连接电缆1m长电缆，4x0.75mm2
扭矩20Nm (DN65...80); 40Nm (DN100...150)
控制信号Y DC 0...10V @ 输入阻性100kΩ
运行范围DC 2...10V (默认配置)
位置反馈信号 U DC 2...10V @ 大输出1mA (默认配置)
运行时间90s
噪音等 大45dB(A), 仅执行器
可调节流量Vmax Vnom的30...100%
控制精度±5% (Vnom的25...100%)@20°C/ 不含乙二醇溶液
位置指示机械指示
防触电保护等 III (安全低压)
电气防护等 IP54
EMC CE 遵循 2004/108/EEC
认证 符合 IEC/EN 60730-1 和 IEC/EN 60730-2-14认证
脉冲电压0.8kV (EN 60730-1)
环境温度-30...+50°C
非工作温度-40...+80°C
湿度5...95%相对湿度，无结露
接地流量传感元件必须接地
测量管段测量精度±2% (Vnom的25...100%)@20°C/ 不含乙二醇溶液
小测量单位Vnom的1.25%
