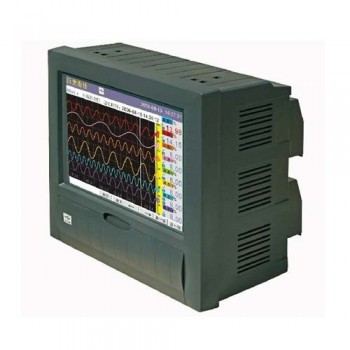

HJR8000中长图无纸记录仪可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
中长图无纸记录仪主要特点
1、无笔、无纸记录，日常维护工作量非常小，运行费用低；
1、无笔、无纸记录，日常维护工作量非常小，运行费用低；
2、采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；
3、采用ARM微处理器，可同时实现40路信号采集、记录、显示和报警；
4、采用512MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
5、全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
6、显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；
7、可以组态、显示工程位号，工程单位，有流量累积；
8、具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；24 路继电器报警输出；
9、可组态8点变送输出，光电隔离，误差小于±0.2% F·S；
10、显示精度高，基本误差为±0.2% F·S；
11、温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
12、内置GB2312汉字库，使用全拼输入法输入；
13、支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；
14、配备标准USB 接口。历史数据转存快捷方便；
15、标准串行通讯接口， 带光偶隔离的RS485和 RS232C；
16、支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；
17、采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；
18、提供变送器DC 24V隔离配电；
19、全铝密封外壳，通过EMCIII ，保证仪表在恶劣的环境中正常工作。
中长图无纸记录仪性能指标
中长图无纸记录仪性能指标
1.1 显示
►10.4寸蓝色LCD或彩色TFT LCD
►数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
►基本误差小于±0.2%F·S，数字显示范围-9999~19999
►测量分辨力：1/60000，24位AD转换器
►实时曲线记录间隔1秒~240秒，
►追忆曲线记录间隔从1秒到240秒连续可设。
►追忆曲线记录间隔从1秒到240秒连续可设。
2.1 输入信号
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V ，（0~5）V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
直流电压：（1~5）V ，（0~5）V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。
3.1 报警输出及变送输出
►继电器输出：触点容量AC 220V，3A，阻性负载
►12点可组态输出，可按通道的各报警点值设定
►可组态8点变送输出，光电隔离，误差小于±0.2% F·S，电流输出负载能力≤450Ω电压输出配接设备阻抗：需大于2KΩ
4.1 外供电源
►DC 24V电源：用于给变送器供电，负载能力≤200mA
5.1 通讯打印接口（选配功能）
►光电隔离
►RS232、RS485标准，在订货时注明
►配套测试软件，提供组态软件和应用软件技术支持
►可选Modbus RTU通讯协议与上位机通讯
6.1 电源条件
►AC 220V供电的仪表：AC 85~265V，功耗小于25VA
►DC 24V供电的仪表：24V±10%，功耗小于25VA
注：实际功耗与仪表总通道数有关
7.1 环境及其他
►工作温度范围：0℃~50℃
►储藏温度范围：-20℃~70℃
►工作湿度范围:低于85%R.H，无结露
►仪表的重量：约2.8Kg
