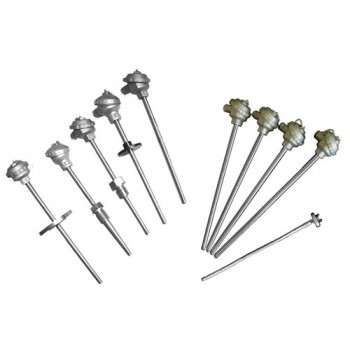

HJ-WR装配式热电偶作为 种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。该产品可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定，淮安华江生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
根据国家规定，淮安华江生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围：
|
热电偶类别
|
代号
|
分度号
|
测量范围
|
基本误差限
|
|
镍铬－康铜
|
WRK
|
E
|
0－800℃
|
±0.75%t
|
|
镍铬－镍硅
|
WRN
|
K
|
0－1300℃
|
±0.75%t
|
|
铂铑 13 -铂
|
WRB
|
R
|
0-1600℃
|
±0.25%t
|
|
铂铑 10 －铂
|
WRP
|
S
|
0－1600℃
|
±0.25%t
|
|
铂铑 30 －铂铑 6
|
WRR
|
B
|
0－1800℃
|
±0.25%t
|
注：t为感温元件实测温度值（℃）
装配式热电偶时间常数：
|
热惰性 别
|
时间常数（秒）
|
热惰性 别
|
时间常数（秒）
|
|
Ⅰ
|
90－180
|
Ⅲ
|
10－30
|
|
Ⅱ
|
30－90
|
Ⅳ
|
＜10
|
公称压力： 般是指在工作温度下保护管所能承受的静态外压而破裂。
小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时 缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时， 缘电阻≥0.5兆欧（电压100V）
高温下的 缘电阻：热电偶在高温下，其热电 （包括双支式）与保护管以及双支热电 之间的 缘电阻（按每米计）应大于下表规定的值。
小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时 缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时， 缘电阻≥0.5兆欧（电压100V）
高温下的 缘电阻：热电偶在高温下，其热电 （包括双支式）与保护管以及双支热电 之间的 缘电阻（按每米计）应大于下表规定的值。
