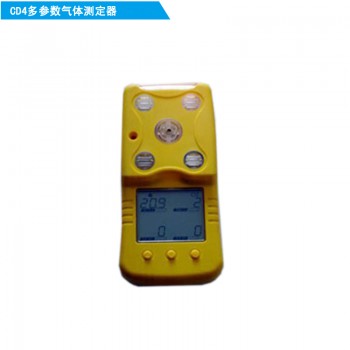

CD4多参数气体测定器（以下简称测定器）采用热催化原理、电化学原理、嵌入式微控制器智能控制、数码管显示的电子测定器。主要用于煤矿井下甲烷检测员、通风员、班组长、队长、工程技术人员、下矿干部、放炮员随身携带，进行甲烷、氧气、 氧化碳、硫化氢检测和报警用。
二、使用方法
1、入门
操作键功能描述
|
操作键 |
描述 |
|
⊙ |
长按2秒钟开机、长按10秒钟关机；查看模式退出；设置确认； |
|
▲ |
打开查看模式；设置菜单和查看模式中向上翻；设置中递增显示的数值； |
|
▼ |
设置菜单和查看模式中向下翻；设置中递减显示的数值； |
|
⊙+▼ |
长按3秒钟进入零点标定 |
|
⊙+▲ |
长按3秒钟进入灵敏度标定 |
|
▲+▼ |
长按3秒钟进入设置菜单 |
2、背光照明
液晶显示屏具有背景灯光照明功能，当处于报警状态时将自动激发10秒钟；每当光线不足而无法查看屏幕时，按下任意键时可手动激发10秒钟。
3、正常测量使用说明
开机 按 ⊙ 键会发出两声短促的嘟声，同时闪灯，仪器开机。
测量 仪器自检通过后，将显示正常测量状态，如以四合 为例：
关机 在测量状态下，按 ⊙ 键屏幕上出现从5到0的倒计时（10秒钟），然后两声短促的嘟声提示关机，如按键时间不足，会自动返回测量状态。
三、调试方法
以下图片以四合 为例：
3.1、零点标定
零点标定必须在干净的空气中进行，好每天或发生报警后进行 次零点标定。
在正常测量状态下，按住 ⊙ 和 ▼ 约3秒钟，仪器将激发声音提示进入零点标定，按住▲ 或 ▼ 选择“yes”或“no”后，按 ⊙ 确认选项，屏幕将会如
下图显示，同时开始20秒钟的倒计时：
零点标定全部成功：
如果 个或以上的传感器零点标定没有成功，不通过的通道显示“Err”：
注意：如果有任何传感器的没有通过，在干净的空气中重新进行零点标定，如果再次失败请联系我们或当地代理/服务商。
3.2、灵敏度标定
对于气体传感器，应至少每隔6个月进行 次灵敏度标定。用户应用 种标准气对 个传感器进行标定，仪器将自动检测。
在进行灵敏度标定时，操作者需要以下的标定工具：
*已知浓度的标准气瓶
*带有流量计的减压阀，推荐的流量为每分钟300毫升。
*减压阀和标定罩之间的连接管
标定步骤：
1、 进行零点标定
2、 零点标定成功后，将仪器和气瓶接好。
3、打开阀门开始通气，控制减压阀保持流量为每分钟300-500毫升，此时仪器读数开始上升；
4、当读数不再上升并稳定后，按住 ⊙ 和 ▲ 约3秒钟，仪器将激发声音提示进入灵敏度标定；
5、按 ▲ 或 ▼ 选择“yes”或“no”后，按 ⊙ 确认选项，屏幕将会如下面显示，进入选择标定气体通道：
6、按▲ 选择标定气体通道，按 ⊙ 确认选项，开始20秒钟的倒计时；
7、倒计时结束后将会显示当前气体浓度，按 ▲ 或 ▼ 向上或向下将气体浓度调到标准浓度;
注意：调节浓度有上下限限制，如果向上或向下达到限制，而无法调到标准气浓度，请重新进行灵敏度标定，如果再次无法达到请联系我们或当地代理/服务商。
8、按 ⊙ 确认，此时询问是否保存，“yes”将保存标气值，并返回正常测量状态；“no”将返回7重新设置标准气浓度。
3.3、查看使用说明
按下 ▲ ，仪器进入查看模式，用户可以查看以下内容，按下 ⊙ ，退出查看模式。
仪器记录开机后所测量气体浓度的小浓度，大浓度，15分钟平均浓度，8小时平均浓度。
以下图片以四合 为例：
|
查看内容 |
屏幕显示 |
查看内容 |
屏幕显示 |
|
进入查看模式时的瞬时浓度 |
|
15分钟平均浓度 |
|
|
小浓度 |
|
8小时平均浓度 |
|
|
大浓度 |
|
|
|
3.4、设置菜单说明
在正常测量状态下，按住 ▲ 和 ▼ 约3秒钟，仪器进入设置菜单，用户可以设置以下内容。
|
设置内容 |
屏幕显示 |
设置内容 |
屏幕显示 |
|
置信嘟声 *打开或关闭置信嘟声 *“yes”为打开功能，“no”为关闭功能 |
|
TWA报警 *8小时准许的平均暴露浓度 |
|
|
声光报警 *打开或关闭声光报警 *“yes”为打开功能，“no”为关闭功能 |
|
关闭通道 *暂时不用的传感器通道可以关闭 *“yes”为打开通道，“no”为关闭通道 |
|
|
STEL报警 *15分钟准许的平均暴露浓度 |
|
保存并退出 *“yes”为保存并退出，“no”为不保存退出 |
|
四、注意事项：
1、 欠压提示: 当电池电压低于3.30V时，蜂鸣器周期性的发出“嘀、嘀”声音提示。
２、关机保护: 当电池电压低于3.10V时，则测定器自动关机，请充电后再使用。
3、仪器开机后， 进行30秒的传感器老化预热，然后进入实时检测。
