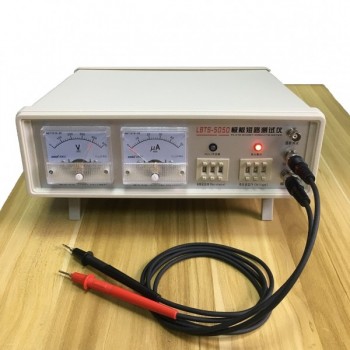

LBST-5050 板短路测试仪
、 概述
LBST-5050 板短路测试仪是根据高压击穿的原理，对锂电池的 板实施微短路测试的仪器，以漏电电流的大小来判断其 板短路的程度。
二、 主要参数
1、 输入电源：AC 220V±10％ 50Hz；
2、 输出电压：DC 0-500V(可调)；
3、 仪器可测漏电电流为50μA；
4、 仪器可测电阻199MΩ；
三、 使用说明
1、电流、电阻、电压三者之间的关系为：I=V/R（即电流=电压÷电阻）；
2、在测试时，将两测试表笔接上被测 板的正、负 ，电流表①可实时显示被测 板的漏电电流实际值；
3、仪器只限于测试未注酸的锂电池 板；
4、在测试前，必需 设置好 板的电压及电阻值。电阻值的设定要根据电压值来确定，具体设置请参照下表
|
电压/V
|
电阻值/MΩ
|
|
≥25 V
|
1～20 MΩ
|
|
≥100 V
|
1～100 MΩ
|
|
≥200 V
|
1～200 MΩ
|
注：若电阻的设定值超过了上表量程范围，仪器会提示报警。
四、 校验方法
1、 电压校验：用万用表测量输出电压与电压表摆动 致；
2、 电流校验：调节电阻到“010” MΩ，电压到“100”V，电流表显示为10μA；
3、 在测试时，正、负 输出的两只表笔（红为正，黑为负）不能直接相接，造成短路现象。
五、 注意事项
1、 若需检测测试端口的实际电压，必须用高阻抗输出的万用表测量！
六、 常见故障：
电流表、电压表指针不归零，调节电流表、电压表上的“ ”字螺丝。
