设备参数
（Equipment parameters）
|

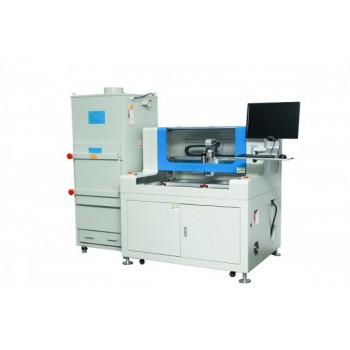

设备名称 |
铣刀分板机 |
|
设备型号 |
JLO-C320 |
|
工作台数量 |
双工位 |
|
分板尺寸 |
320MM*350MM（单工位） |
|
PCB零件高度 |
上：15MM 下：45MM |
|
设备行程 |
850MM（X轴）*500MM（Y轴）*100MM（Z轴） |
|
复位精度 |
±0.02MM |
|
定位精度 |
±0.02MM |
|
切割精度 |
±0.05MM |
|
切割重复精度 |
±0.02MM |
|
可切割PCB厚度 |
0.5-4MM |
|
主轴刀具范围 |
Φ0.5-Φ3MM |
|
主轴转速 |
MAX60000rpm/s |
|
主轴功率 |
400W |
|
切割速度 |
0-100mm/sec |
|
移动速度 |
XY：0-1500mm/sec Z：0-700mm/sec |
|
切割功能 |
直线、L型、U型、圆型、弧形等 |
|
轴向运动控制 |
四轴 AC伺服电机 |
|
刀具直径补偿 |
自动补偿 |
|
安全保护 |
前上门、后上门安装光电开关，摆放产品区域安装光栅 |
|
除尘器功率 |
3KW、380V、0.5MPA |
|
分板机功率 |
2.2KW、220V/0.5MPA |
|
分板机外形尺寸 |
1224MM（L）*1024MM(W)*1310MM(H)不含三色灯、地脚 |
|
分板机重量 |
650KG |
设备性能
（Equipment performance）
本设备主要利用铣刀高速运转将多连片式PCB
本设备主要利用铣刀高速运转将多连片式PCB
按预 编程路径分割开来，取代人工折断或V-
CUT或PUSH的切割瑕疵，有效的降低分板时产
生的应力，并且分板切割面光滑无毛刺；
采用新四轴AC伺服丝杆运动切割，有效提
升了除尘效果和切割精度， 终达到提高产品品
质，减少报废率。
支持单步程序（轨迹、下刀深度、速度等相
关参数）修改，插入指令、删除指令、批量程序
修改、双工位程序相互复制
售后保障
提供免费产品测试
提供免费技术咨询
提供7*24小时的设备相关问题答疑
质保期内，设备出现故障，会有专人进行维修
提供免费送货，调试
