、简述

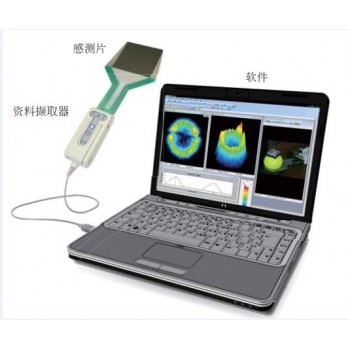

I-Scan是 款强大的工具，利用非常薄的感测片，能够精确的量测和分析大部份接触面的压力。 套系统包括：、感测片和软件，有许多不同规格的数据撷取器、标准或客制化的感测片，和软件的额外添加模块，这些设计让I-Scan系统更丰富，创造出系统在应用上的无限可能。
二、感测片
1.拥有可挠性又薄的薄膜形感测片，超过200种规格，有不同的尺寸、形状、分辨率、操作温度和压力范围（ 高可达25000psi 或 1700 bar）。
2.高空间分辨率： 高可达248感测点/cm2（1600 感测点/in2），感测点间距 0.1mm (0.02 in.)
3.感测区域从3mm x 3mm ( .12 in. x .12 in.)到 1734 mm x 1768 mm (68 in. x 69 in.)
4.高温型感测片可以承受温度高达200°C (392°F)
5.大、高分辨率的感测片需要使用数据撷取器进行交叉扫描，而VersaTekHandle支持多个撷取器在感测区域内进行同步扫描。
6.依据客户要求制作感测片
三、资料撷取器
在静态以及动态的环境下进行量测， 为了要从感测片撷取压力数值，数据撷取器需要扫描每个感测片上的感测点，数据透过USB线传输到计算机上的软件， 扫描 快可以高达1600000感测点 / 秒。
5051是常用的Tekscan感测片，该感测片拥有低于2000个感测点， 快的扫描速率可以高达100Hz。
44个感测点的高速感测片，连接VersaTek撷取器时可以拥有高达20kHz的扫描速率。
四、参数
1.尺寸：137.9 mm x 57.2 mm x 33.5 mm
2.接口类型：USB2.0
3.重量：305g、370g
4.电源供应：通过USB供应，200mA，1W
5.标准线长：4.57m
6.扫描速率：可达100Hz或20kHz（取决于感测片）
7.数字压力分辨率：8bit
8.温度范围：-20℃到35℃
五、系统特色
1.即时显示接触压力2D和3D立体画面
2.压力感测片厚度仅0.1-0.2mm
3.支持动态画面录影与播放功能
4.显示COF压力中心点及COF移动轨迹
5.可将压力档案输出为Excel文档读取
