、产品概述

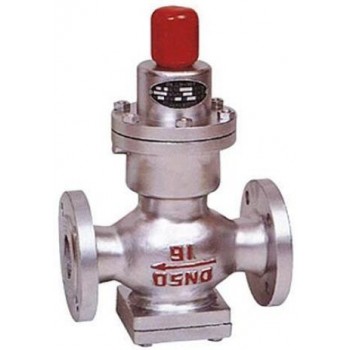

Y44H波纹管减压阀用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。
二、作用原理和结构说明
1、阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2、波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
三、主要技术参数
|
公称压力（MPa） |
0.6 |
1.0 |
1.6 |
|
壳体试验压力（MPa） |
0.9 |
1.5 |
2.4 |
|
密封试验压力（MPa） |
0.6 |
1.0 |
1.6 |
|
高进口压力（MPa） |
0.6 |
1.0 |
1.6 |
|
出口压力范围（MPa） |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
压力特性偏差（MPa）△P2P |
GB12244-1989 |
||
|
流量特性偏差（MPa）△P2G |
GB12244-1989 |
||
|
小压差（MPa） |
0.1 |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
||
四、主要零件材料
|
零件名称 |
零件材料 |
|
阀体、阀盖 |
WCB |
|
底盖 |
WCB |
|
阀座、阀瓣 |
2Cr13 |
|
波纹管 |
1Cr18N9Ti |
|
波纹管上垫 |
2Cr13 |
|
波纹管下垫 |
2Cr13 |
|
号向座 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
调节弹簧 |
60S12Mn |
