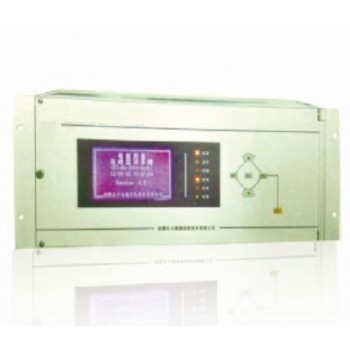

电能质量在线监测装置HFQ-SPC2000A

产品/服务:
有效期至: 长期有效
最后更新: 2024-05-05 11:33
单价:
面议
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 电话:18598241666
  • 手机:18598241666
  • 地址:深圳市龙岗区龙城街道回龙埔社区天健创智天地2栋1201
  •
  • 收藏本公司 人气:7
    • 详细说明
    • 规格参数
    • 联系方式
     *、概述

    HFQ-SPC2000A是恒峰智慧集谐波分析、波形采样与电压闪变、电压不平衡度测量、故障录波、时间记录、测量、控制等多功能为*体的分散式电能质量在线监测装置,装置设计采用FPGA+DSP+ARM7三CPU结构,具有超强的数据处理和分析功能,可满足电网四回路电能质量监测需求。

    二、产品特点

    ●采用TI公司32位浮点DSP为数据分析核心,ARM9进行数据管理和通讯,大规模可编程器件CPLD保证了24通道的数据采集的同步性,16位A/D保证了数据的精度

    ●嵌入式Linux操作系统作为软件平台,16G存储空间,满足电能质量监测装置对数据存储的要求

    ●5.6寸彩色液晶显示,装置可实时显示电压电流波形、事件记录波形、矢量图以及日统计报表

    ●配置了100M双以太网口,可与不同的远方管理中心进行数据交互,终端设备科作为客户端,也可以作为服务端同时支持61850通讯规约,支持WIFI通讯,支持程序远程升*

    ●硬件可靠性和电磁兼容能力达到国内**水平,尤其是抗快速瞬变干扰、浪涌干扰达到了IC61000-4-4:1995标准IV*的水平,超过了国标对电能质量监测装置EMC的要求

    ●采用了SMT工艺,装置结构采用继电保护装置常用的“背插式”结构

    三、产品功能

    ●监测三相基波电压、电流有效值,功率、功率因数、相位等

    ●监测系统频率、电压偏差、频率偏差、电压波动、闪变

    ●监测三相电压不平衡度、三相电流不平衡度、正序、负序、零序电压、电流

    ●监测谐波(2~50次)、包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功功率等

    ●监测间谐波,电压骤升、骤降、短时中断,暂时过电压、瞬态过电压

    四、技术参数

    电压、电流:0.2%;功率、功率因数:0.2%;频率偏差:±0.01Hz;闪变:≤5%

    电压偏差:0.2%;三相电压不平衡0.2%;三相电流不平衡0.2%

    谐波:符合GB/T14549-1993中附录D中的A*要求

    间谐波:符合GB/T24337-2009中的A*要求

    输入方式:电流额定值In:5A/1A;电压额定值Un:57.7V/100V/400V电源:220V【交直流两用】,偏差:-20%~20%
